不銹鋼多層燒結網在電氣滅弧系統中的應用
分類：行業動態 發布時間：2025-06-20 瀏覽量：22

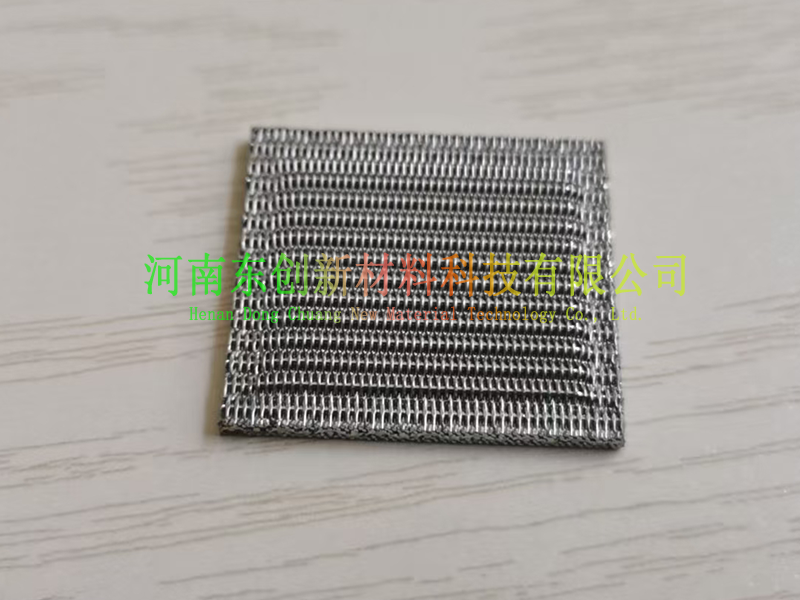

不銹鋼多層燒結網憑借其獨特的孔隙結構、優異的導熱性及抗電弧腐蝕能力，在電氣滅弧系統中扮演著關鍵角色，主要用于分割電弧、加速冷卻及抑制電弧重燃。
一、滅弧系統的核心需求與燒結網的適配性
1. 滅弧的關鍵技術要求
電弧分割：將長電弧分解為短電弧，降低電弧電壓，加速熄滅；
熱量傳導：快速散發電弧高溫，避免觸頭燒蝕；
絕緣恢復：抑制電弧重燃，防止滅弧后瞬間擊穿。
2. 燒結網的材料與結構優勢
多層孔隙結構：不同孔徑的網層疊加，形成 “柵片陣列”，等效于傳統滅弧柵的細分單元；
高導熱系數，迅速將電弧熱量傳導至滅弧室外殼；
抗電弧腐蝕，316L 不銹鋼在電弧高溫下不易氧化，表面鈍化膜可抵抗金屬蒸氣侵蝕。
二、燒結網在高壓斷路器滅弧室中的應用
1. 作為滅弧柵片的核心材料
應用場景：10kV 及以上高壓真空斷路器、斷路器的滅弧室。
作用機制：
電弧分割：當電弧進入燒結網孔隙時，被多層網孔分割為多個串聯短弧，每個短弧的陰極壓降疊加后超過電源電壓，促使電弧熄滅；
氣流擾動：電弧加熱周圍氣體產生氣流，通過網孔時形成湍流，加速電弧冷卻。
選型關鍵參數
材質：可根據工況特性選擇304/316L/310S不銹鋼；
孔隙率：滅弧效率與孔隙率呈正相關（建議 60%-75%），須根據工況合理選擇特殊網層組合；
網層厚度：低壓設備 0.5-1.2mm，高壓設備1.2-4.0mm。
三、與傳統滅弧柵的對比優勢
不銹鋼多層燒結網通過將電弧物理分割與熱量高效傳導結合，在電氣滅弧系統中實現了 “快速熄滅、低重燃率、長壽命” 的目標，尤其在高壓、直流及防爆場景中展現出不可替代的優勢。隨著材料表面處理與結構設計的創新，其應用范圍正逐步向高頻、高功率密度電氣設備拓展。
